机械手造型手可动手
6积分
2153 |0
apple
上传日期:2019-02-12

作品简介

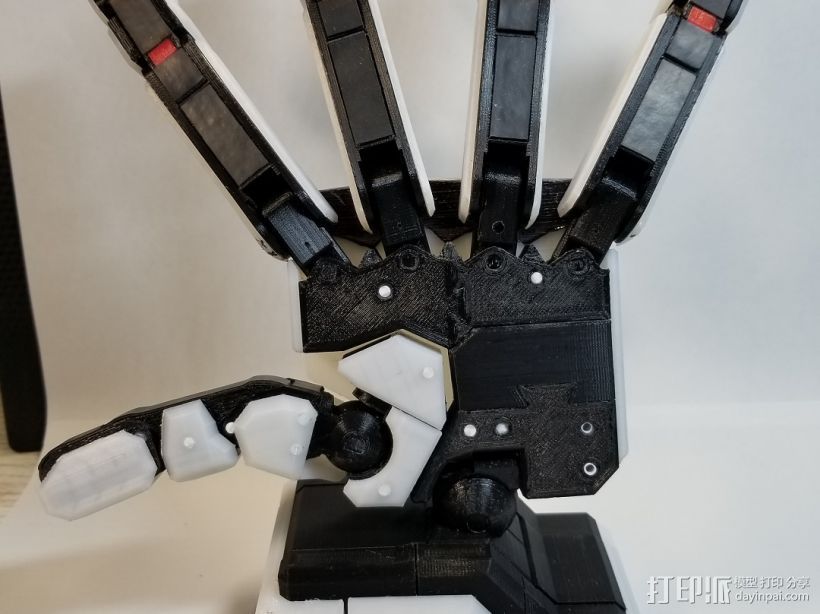

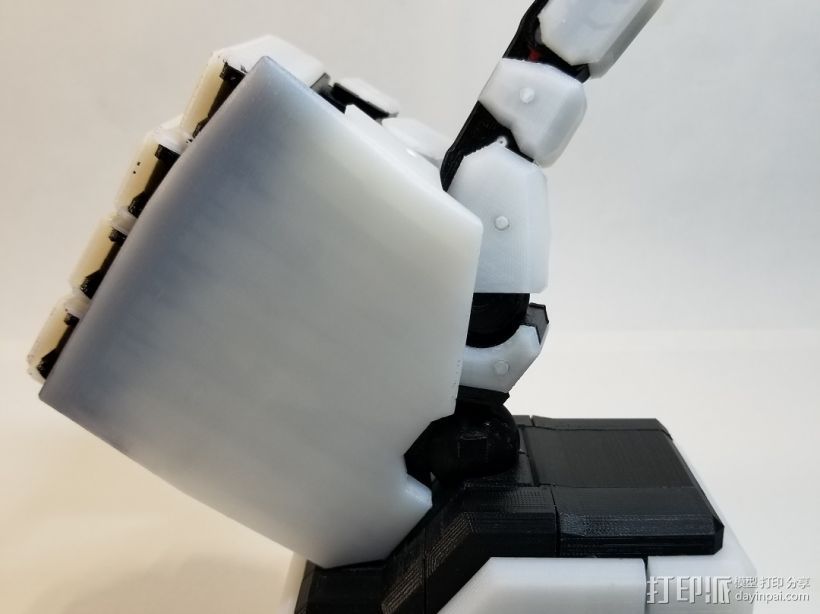

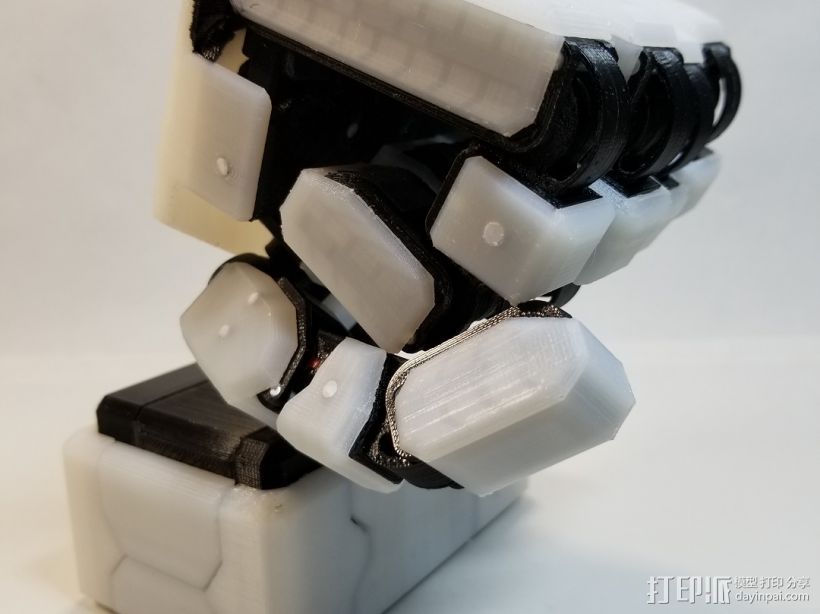

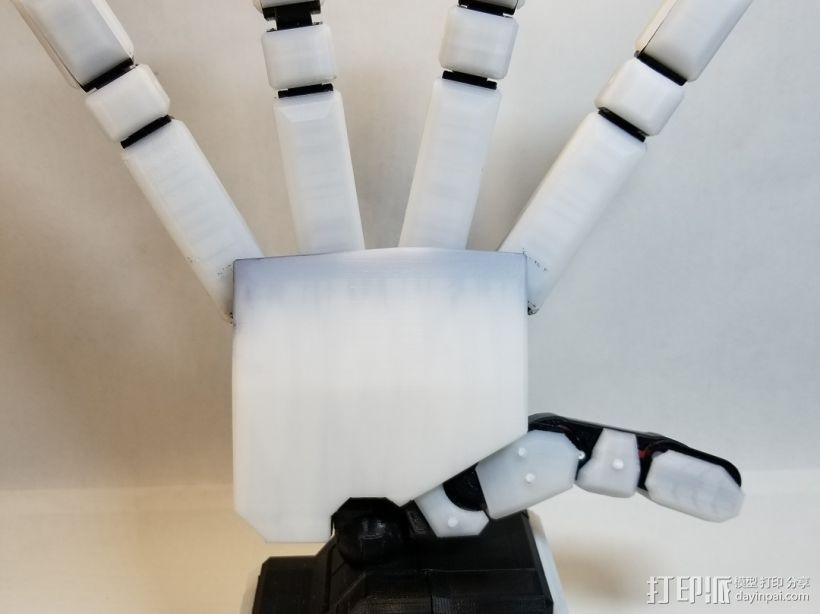

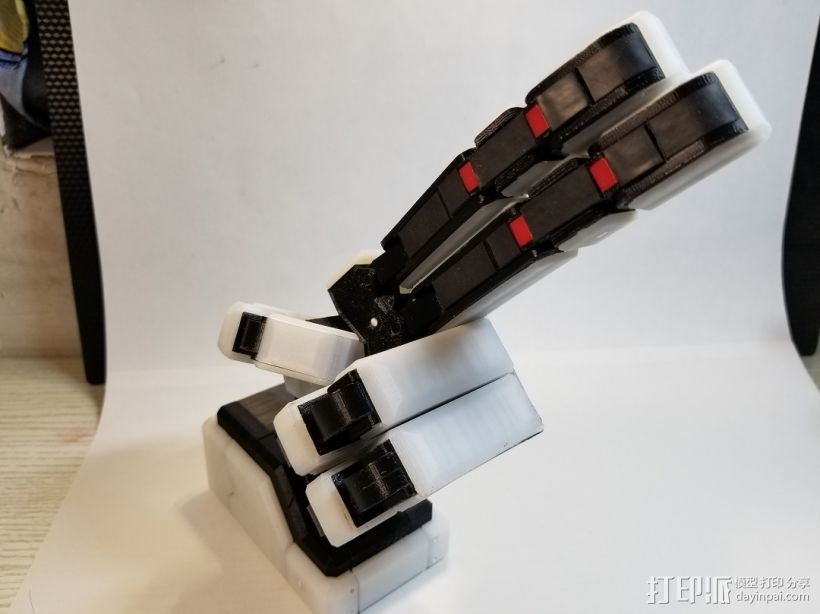

1. 该模型为摆设物品。模型手,手指灵活,可摆出更多的姿势,如图所示(部分图片被拉长或者被拉宽)。
2. 不适合新手,需要一定的模型制作功底,需要从总图中的各个零件另存为单独的文件。
3. 采用FDM三维打印机(没用过光敏树脂那种机器)。大部分零件不需要支撑。没有动力装置,需要自己把玩。

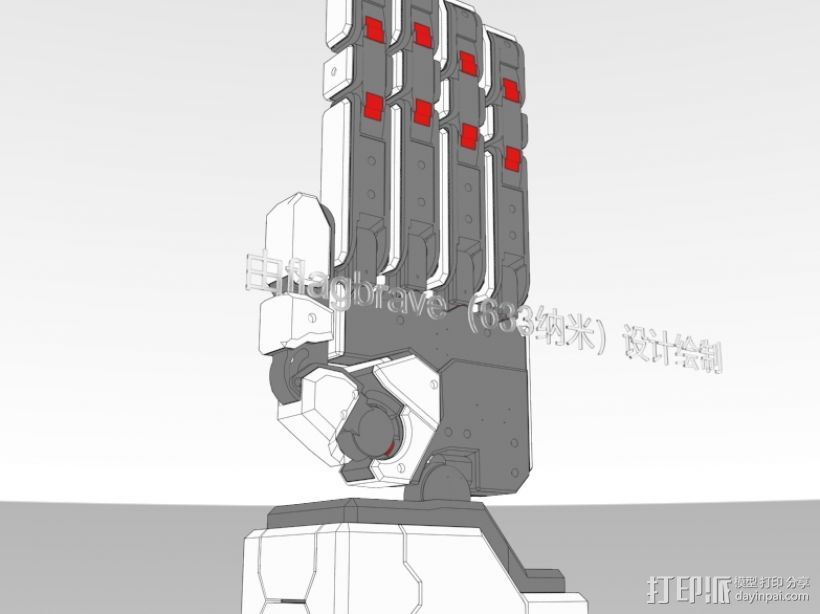

4. 想上传一个总文件却上传不了,所以上传了163个文件(想上传一个分好类的文件夹都不行),一共有163个零件(未计入插销数目),将所有文件导入软件就能知道每个零件的位置。各个零件的摆放方向关系到最后的成品质量。
5. 需要3mm的钻头,有底厚1mm的3mm圆柱孔洞,需要用钻头打通。
6. 需要3mm的ABS实心管,用作插销,长短根据安装位置,自行剪裁。

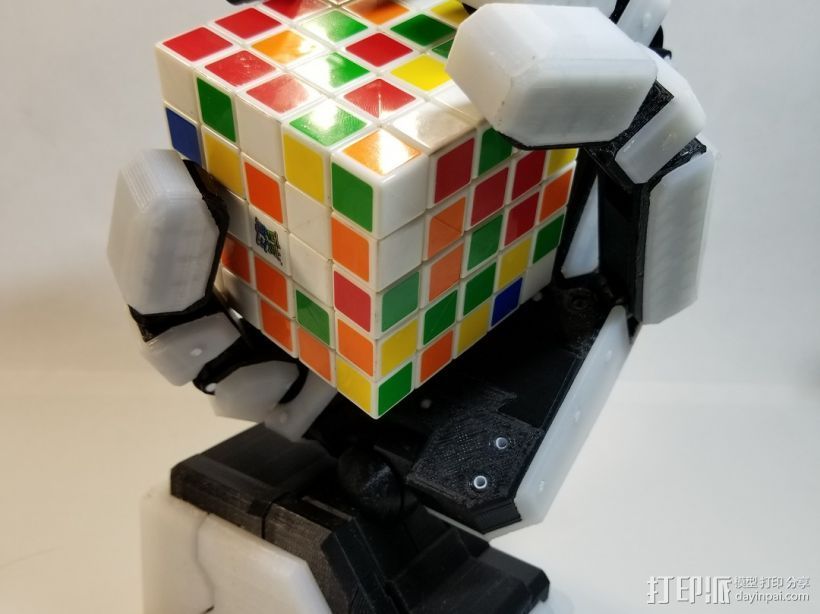

7. 拼接用榫卯结构,除了手指内侧防滑带用双面胶粘合外,其它地方未使用粘合剂。贴胶带为了美观,握取物品及遮盖插销。若没贴,不会影响最终结构的灵活性。
8. 关节处的类似圆管型的零件,须用到柔性材料。
9. 打印时需要调整打印机参数,打印出的尺寸要准确,否则装不上。
10. 先组装手指和底座,再组装手掌。
11. 真不适合新手。
