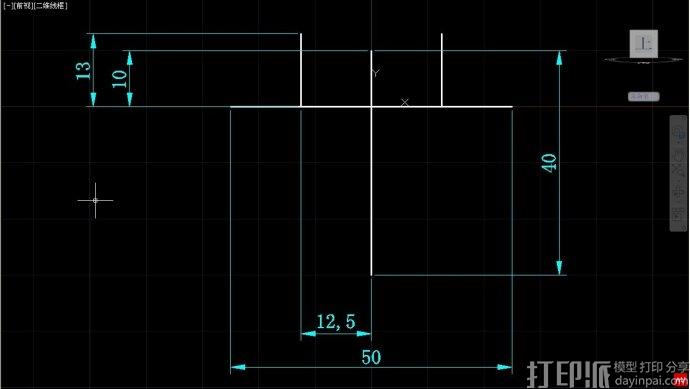

第一步：如图尺寸画出辅助线。

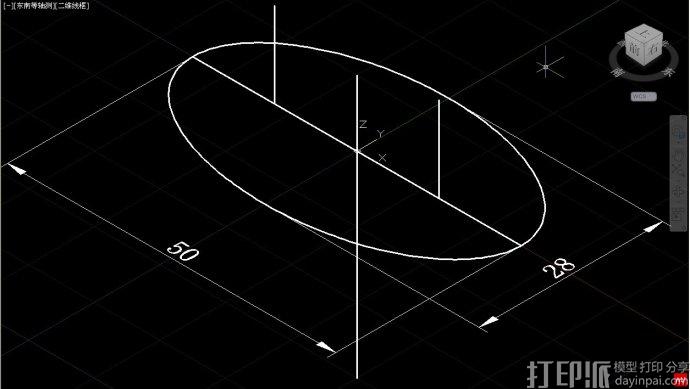

第二步：绘制一个50*28的椭圆。

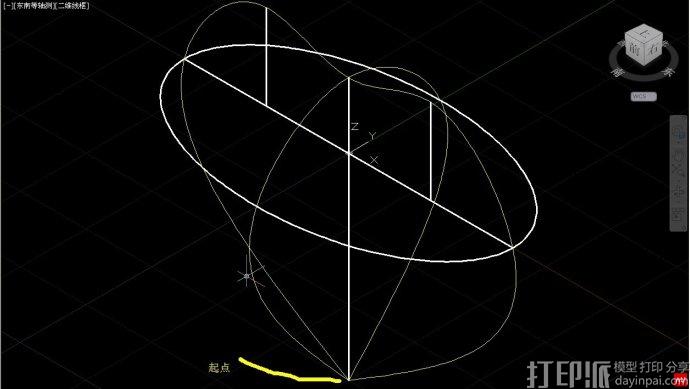

第三步：以直线底端为起点，绘制两条样条曲线。如图

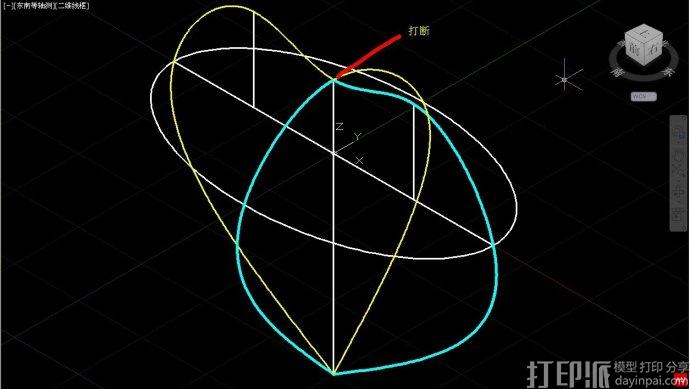

第四步：在顶端中点处把两样条曲线打断。

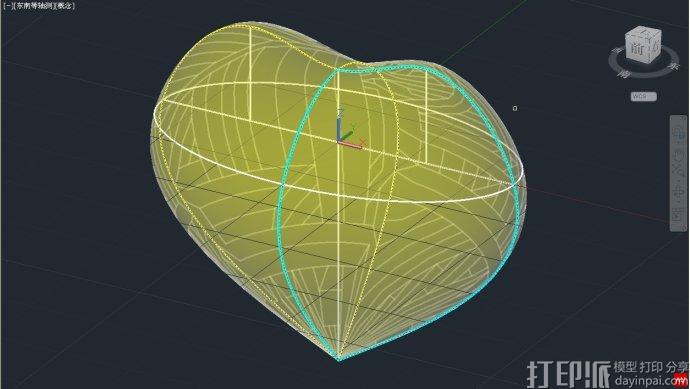

第五步：放样，如图，点(1)-截面(2)-点(3).
第六步：选择四条样条曲线为放样的导向线。

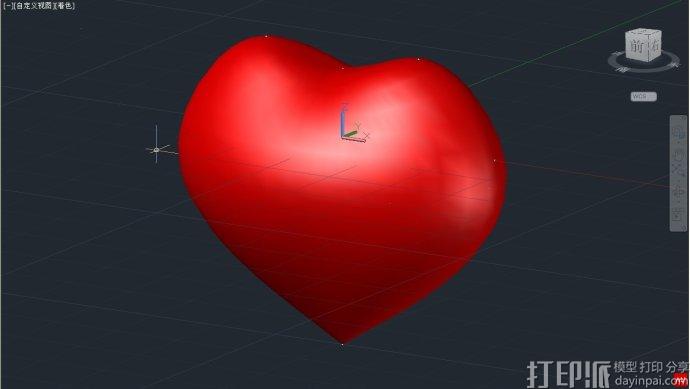

最后效果：
