1、捕捉直线中点

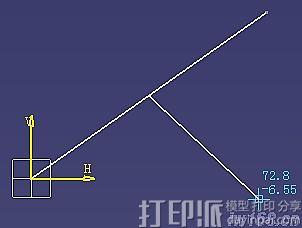

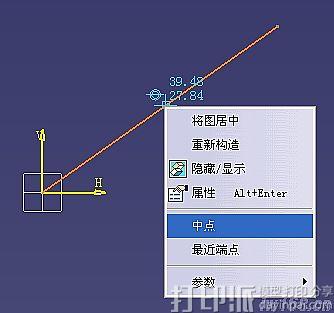

先进入点的编辑状态。首先将鼠标移动到直线上，单击右键在快捷菜单中选择中点，就会捕捉到直线的中点，见图1。

图1 捕捉直线中点

2、捕捉直线端点

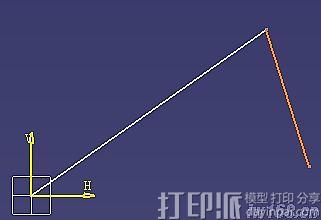

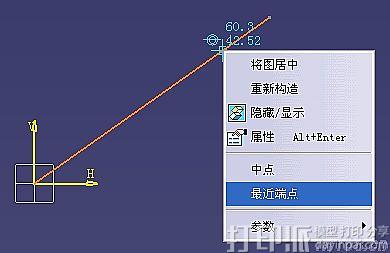

当直线较多时，此功能比较实用，以防捕捉错误。首先将鼠标移动到直线上，单击右键在快捷菜单中选择最近点，就会捕捉到直线的鼠标靠近端的端点，见图2。

3、圆的捕捉

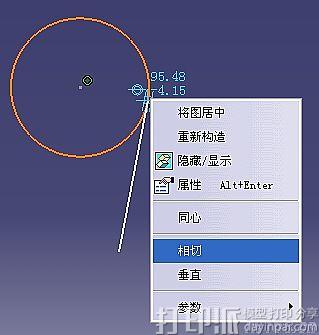

首先将鼠标移动到圆上上，单击右键在快捷菜单中捕捉功能有同心、相切、垂直，见图3，其捕捉效果分别见图4。

图3

图4 依此为相切、垂直、同心

4、捕捉两相交直线交点

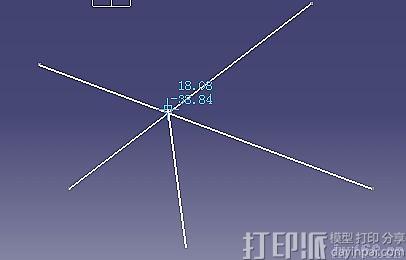

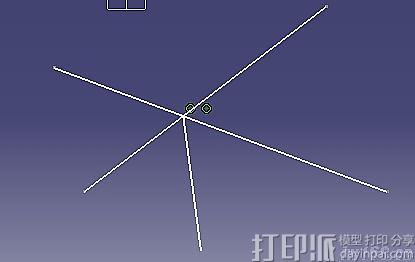

首先将鼠标放在其中的一条直线上，直线预选变色，沿直线到另一条直线上，两条直线都变色，就捕捉到交点，见图5。

图5 捕捉两相交直线交点
