目标：建立离心风扇的三维模型
方法：通过拉伸，凸台，拔模，草图，加强筋，实例特征等命令的综合运用建立模型。
步骤：
第一步，用圆柱体命令建立风扇底座。圆柱体底面直径为200mm，高度为2mm，见下图。

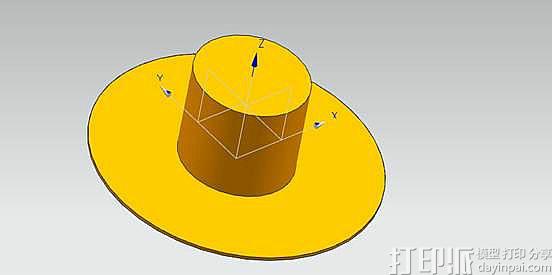

图 1 风扇底座
第二步，运用凸台命令建立风扇主轴，凸台直径为80mm，高度为60mm，如图2。接着对其进行拔模，拔模角度为15°，如图3。

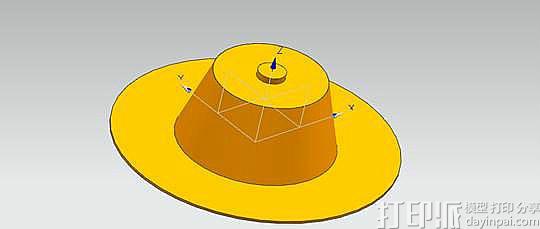

图 2 建立主轴

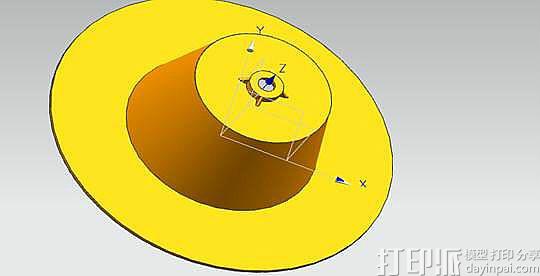

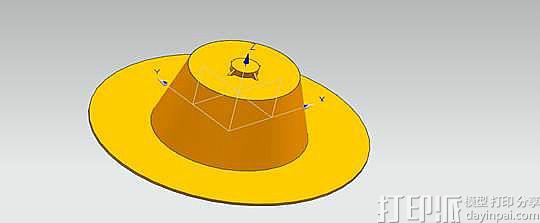

图 3 拔模效果
第三步，运用凸台命令在主轴上建立顶部特征，凸台直径为20mm，高度为5mm，如图4。接着用三角形加强筋加固凸台，如图5。

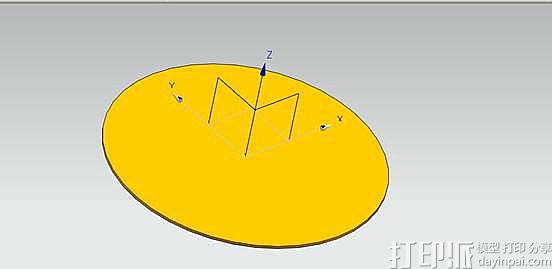

图 4 凸台效果

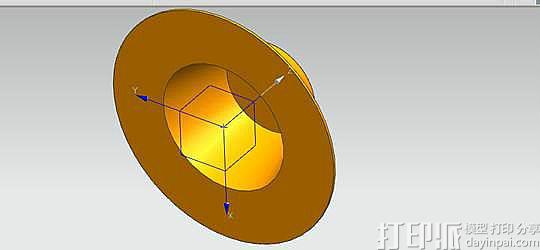

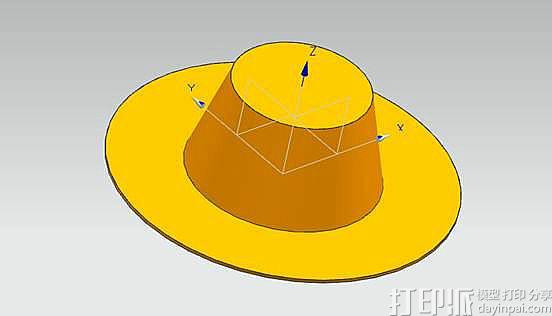

图 5 建立加强筋
第四步，对上述建立的模型进行抽壳处理，厚度为2mm，如图6所示。接着，在顶部建立孔特征，孔直径为10mm，如图7。

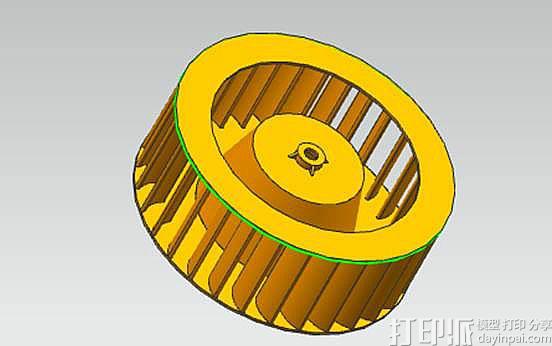

图 6 抽壳效果
图 7 孔特征
第五步，在底面建立草图，如图8，并进行拉伸，拉伸高度为70mm，如图9。接着，运用实例特征对刚才拉伸建立的特征进行圆形阵列，数量为30，如图10。

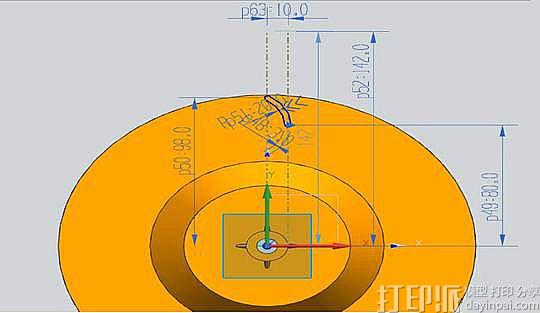

图 8 草图

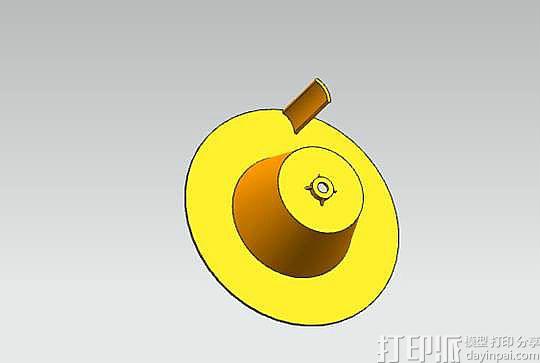

图 9 拉伸效果

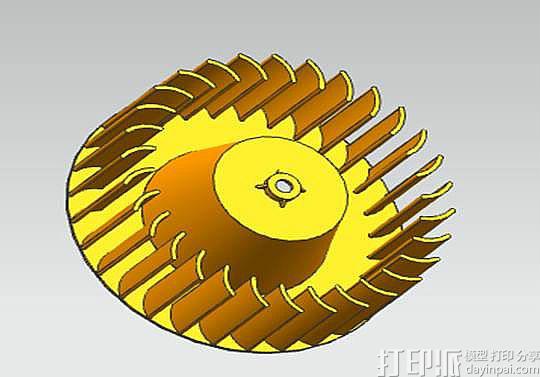

图 10 圆形阵列效果
第六步，运用偏置曲线及拉伸命令建立扇叶的顶部。偏置曲线的偏置距离为70mm，如图11。拉伸的高度为2mm，偏置距离为25mm，如图12。
图 11 偏置曲线

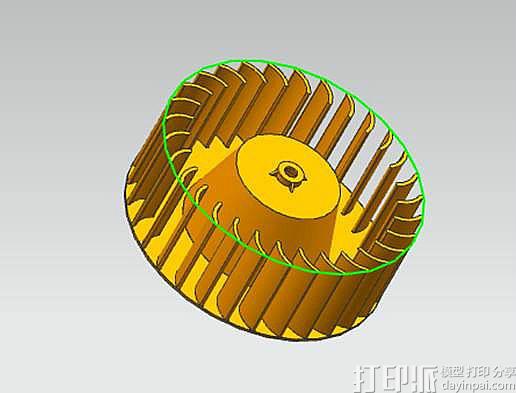

图 12 拉伸效果
第七步，通过拉伸建立开口特征，拉伸距离10mm，偏置距离为2mm，如图13。
图 13 建立开口特征
第八步，对相关的边进行倒圆角，如图14。最终的效果如图15。

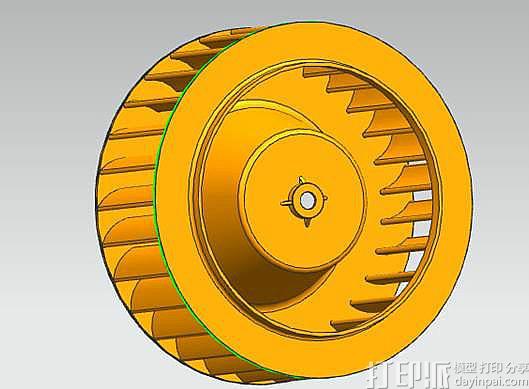

图 14 倒圆角

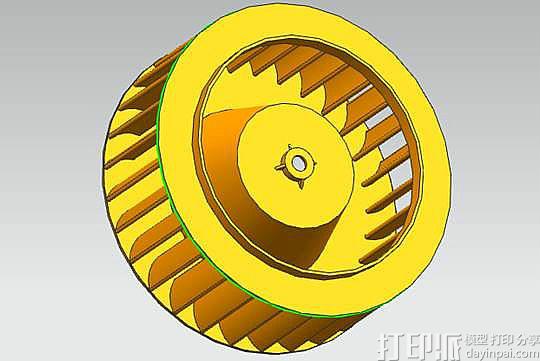

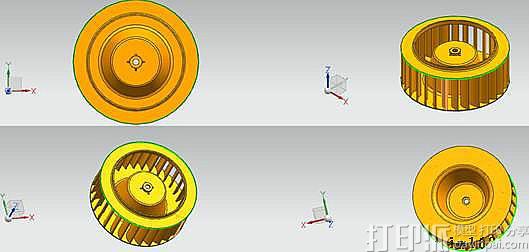

图 15 最终效果
