使用合并工具，可将两个曲面以相交或结合的形式合并成一个曲面。

合并曲面有如下两种形式。

·相交合并：当两个曲面相互交错时，则选择相交形式进行合并。

·相邻合并：当一个曲面的边位于另一个曲面的表面时，使用该选项，将与边重合的曲面合并在一起。

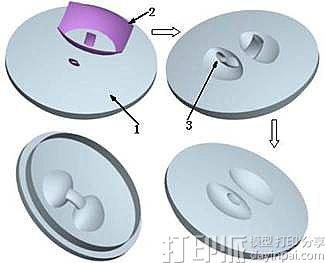

案例演练：打开附盘“\ch12\12-16.prt”文件，使用【合并】命令完成如图所示的模型。

操作步骤提示

1.建立第1个合并曲面。

（1）选中箭头1、箭头2指示的两个曲面特征，单击菜单【编辑】→【合并】命令，打开合并特征操控板。

（2）选择“相交”合并，调整两曲面的合并方向。
