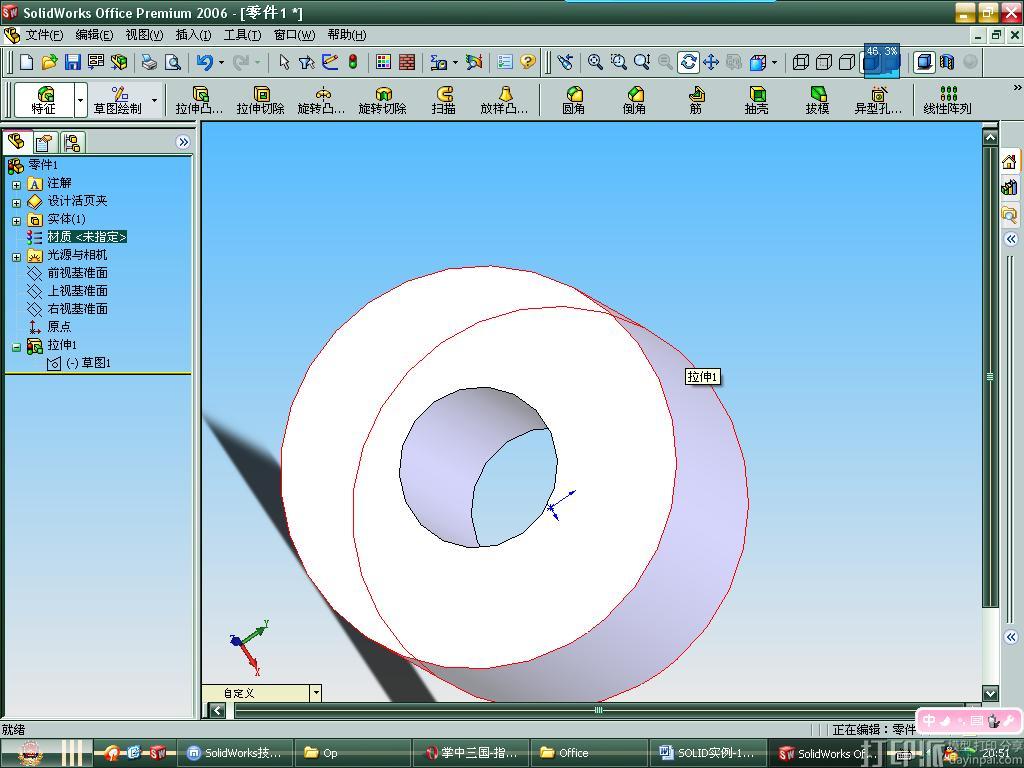

打开solidworks，建模，插入草图，拉伸。如图

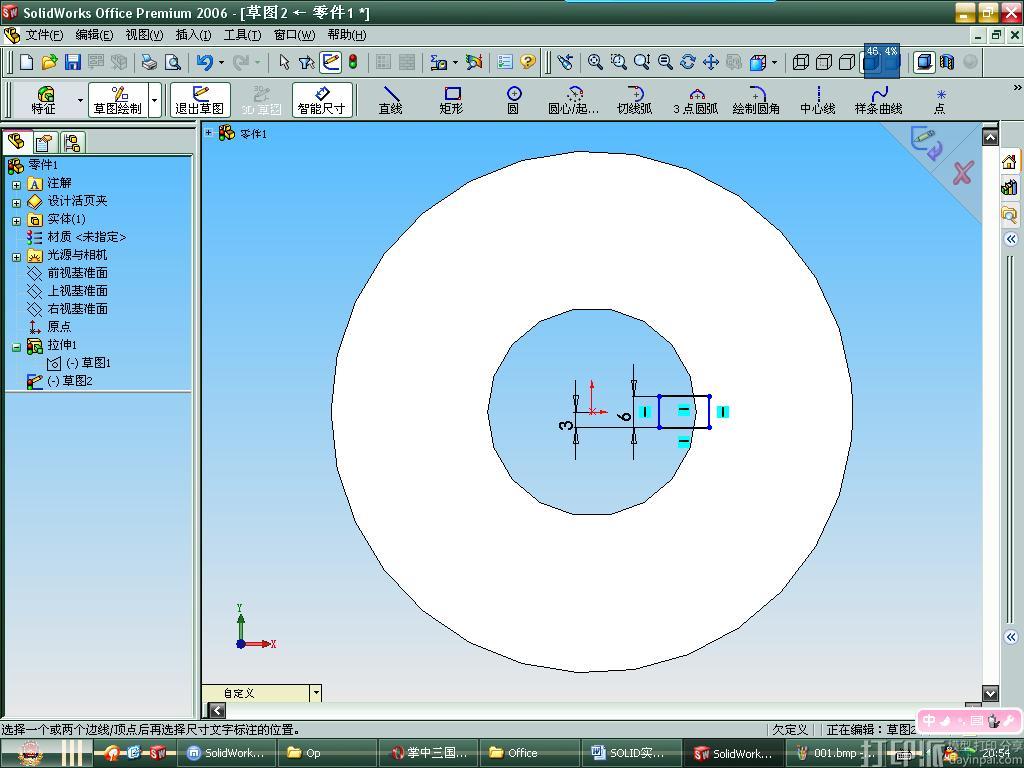

选择一个端面，插入草图。如图。

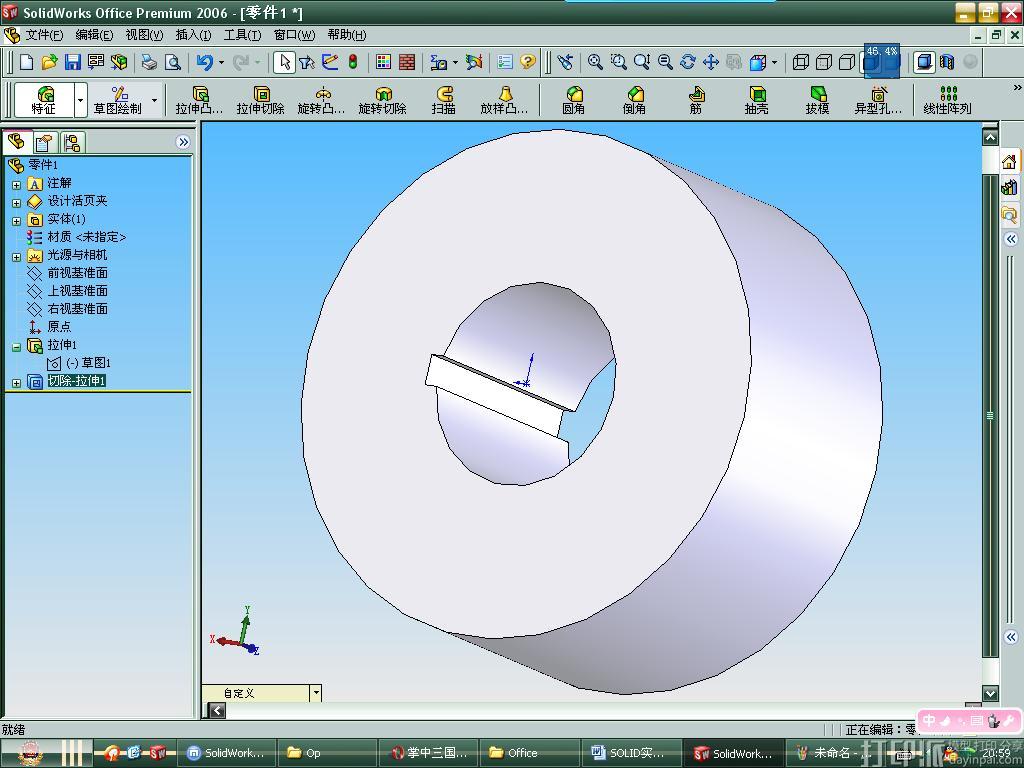

退出草图，进行拉伸切割。如图。切出键槽。

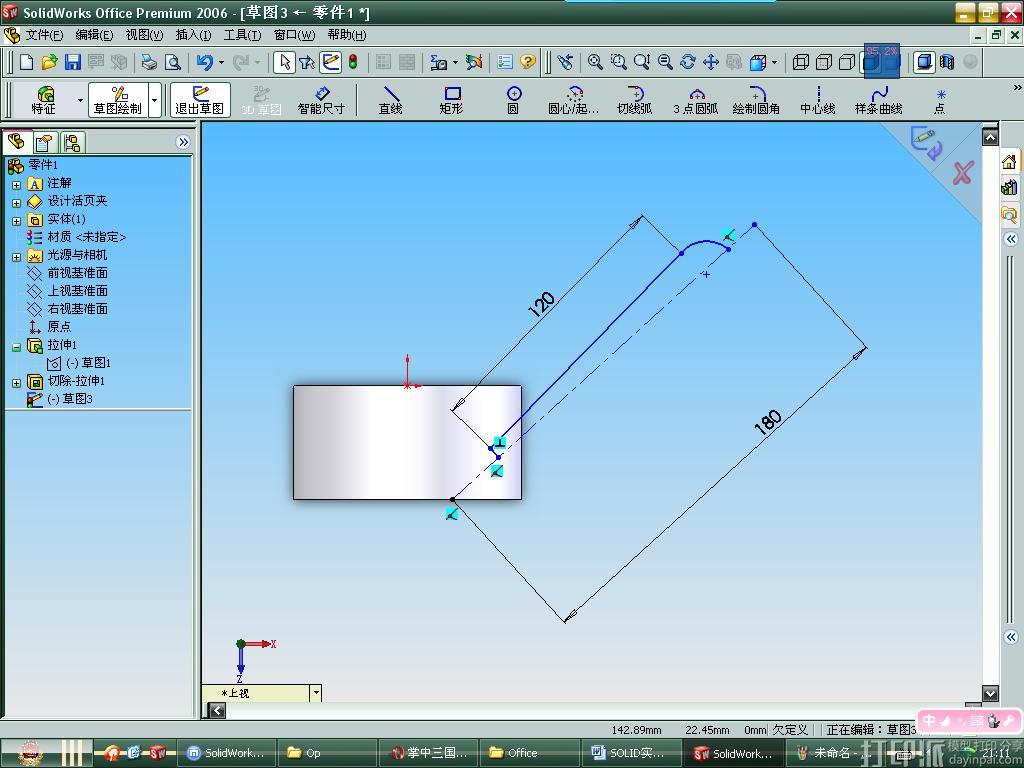

选择上视基准面，插入草图，如图所示。

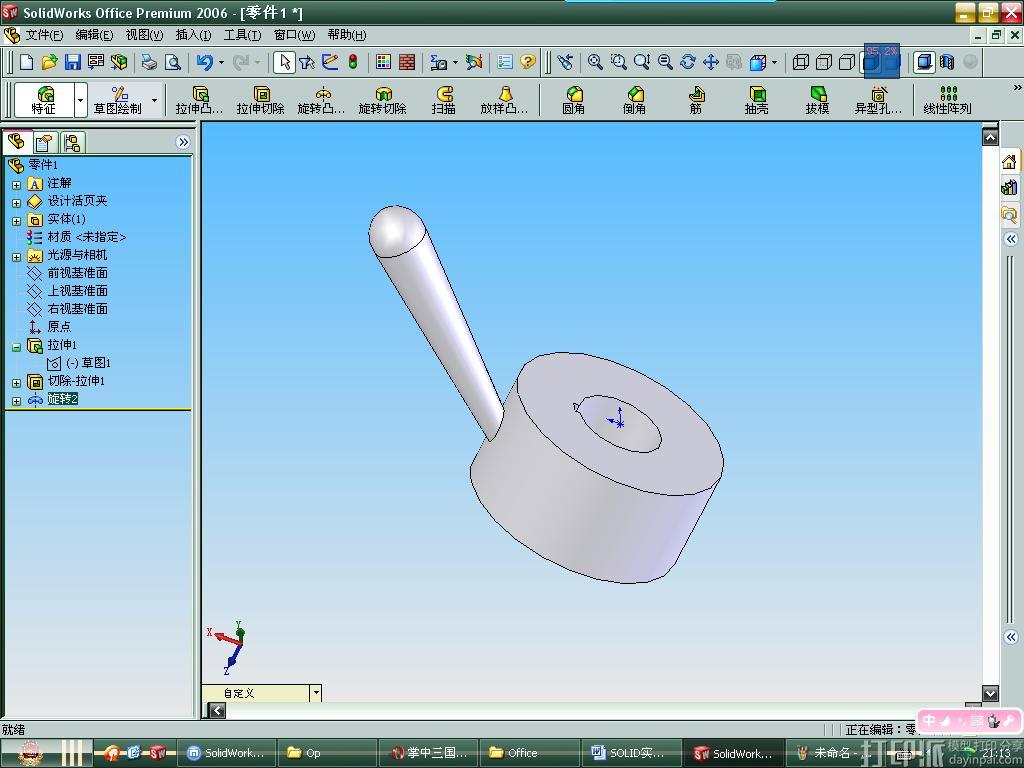

退出草图，进行旋转。如图所示。

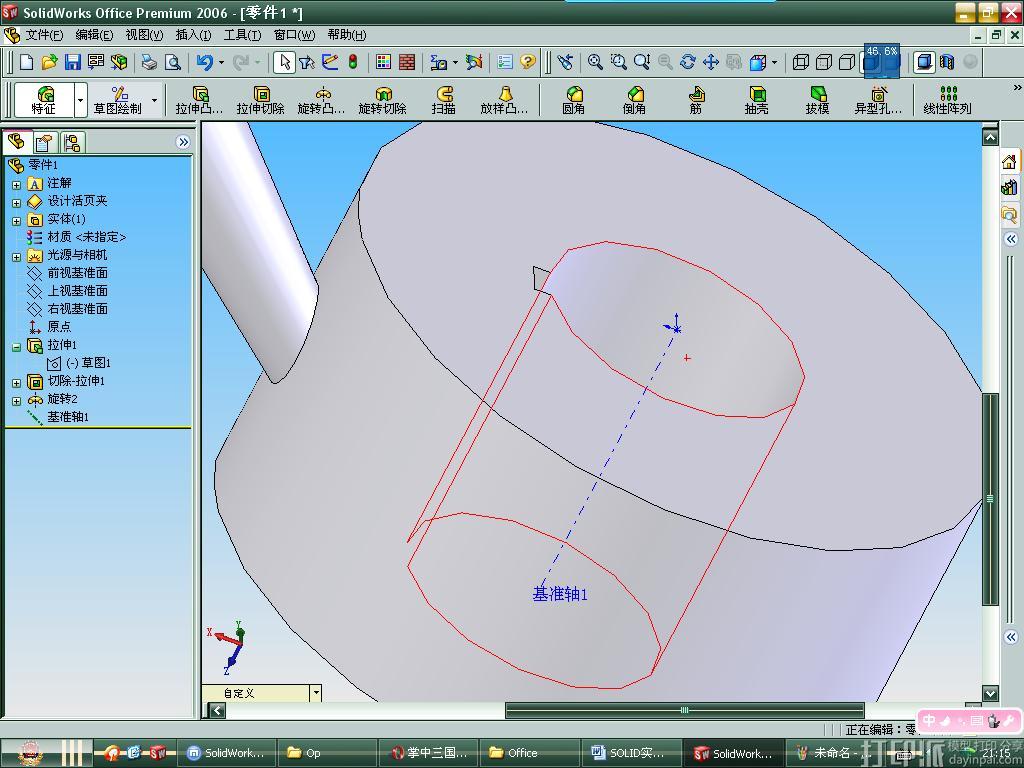

通过圆柱面插入基准轴，如图所示。

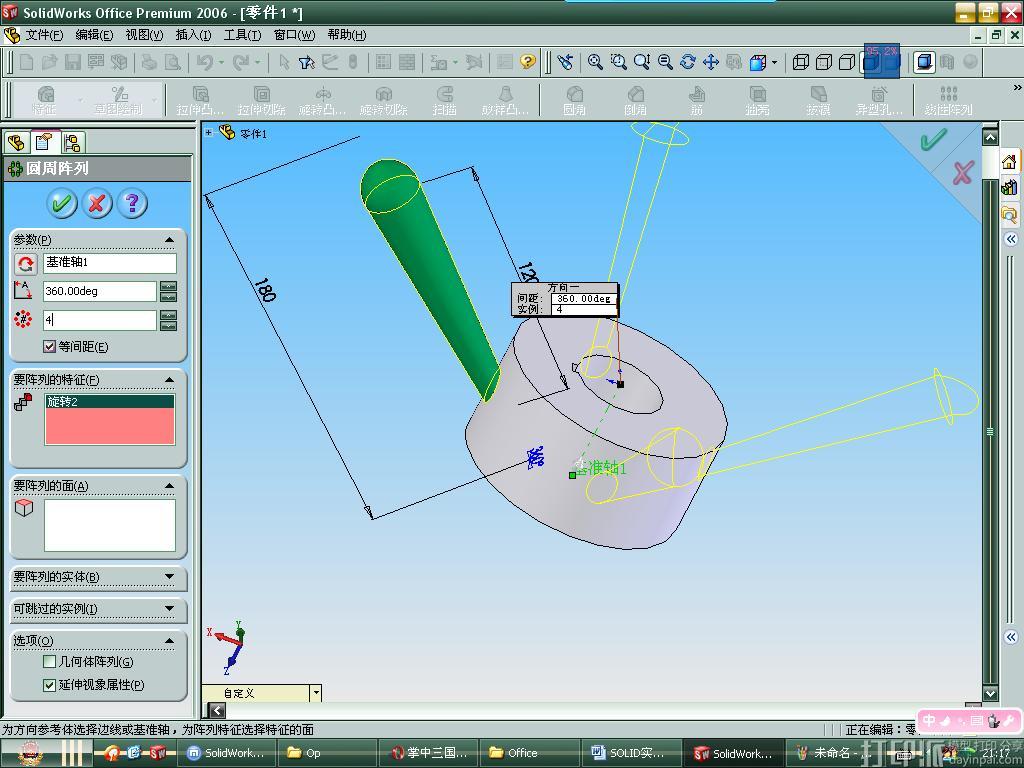

用刚才建立的基准轴进行环形阵列，参数如图。

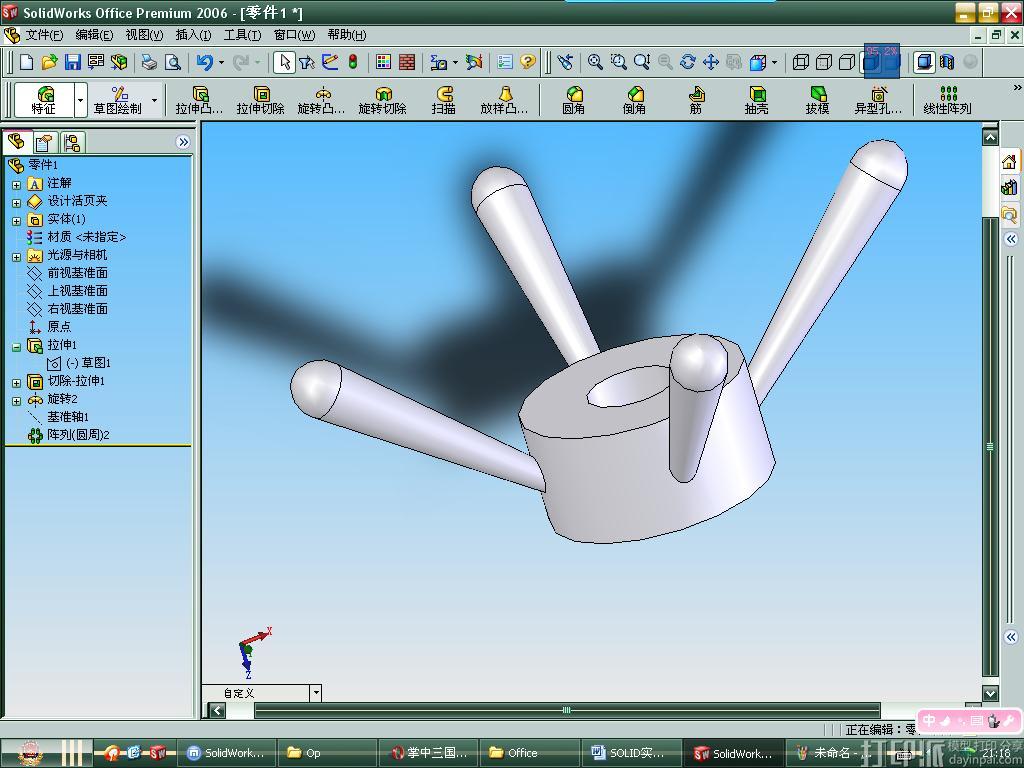

隐藏基准轴等，完成制图。
