目标：用UG建立篮球的三维模型

效果预览：

建模步骤：

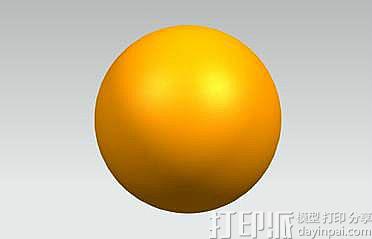

第一步、建立直径为100mm的篮球球体，见图1。

图 1 篮球球体

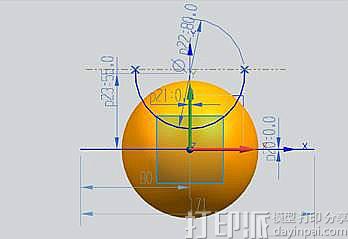

第二步、运用草图工具，建立如图2曲线。

图 2 草图

第三步、对上步建立的草图曲线进行拉伸，见图3.

图 3 拉伸草图曲线

第四步、运用镜像体工具对弧形片体进行复制，见图4。

图 4 镜像效果

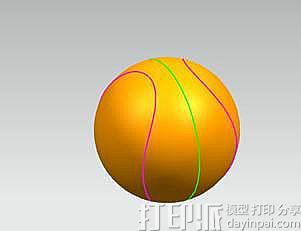

第五步，运用相交曲线命令，得到篮球体上条纹的轮廓线，见图5。

图 5 篮球条纹轮廓线

第六步、运用管道工具，沿着上步建立的轮廓线，建立管道，见图6。

图 6 轮廓体效果

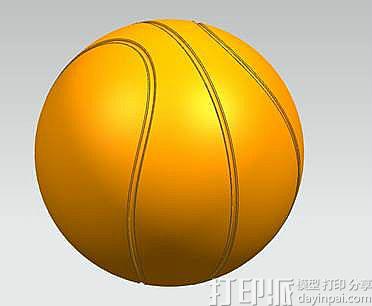

第七步、求差，并对凹槽进行倒圆角，最终效果见图7。

图 7 最终效果
