如何用CAD建立一个三坡度的内缩的盘子呢？以下教程可以帮助大家。

具体步骤：

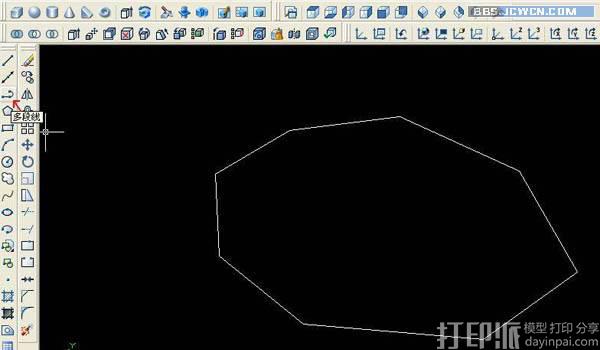

1)利用多线段绘制多边型

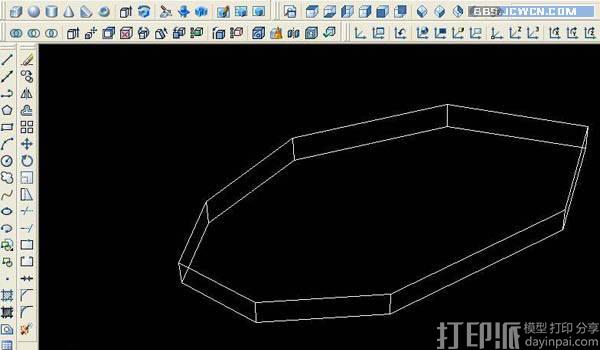

2)extrude对该多边形拉伸，高度-50，角度5

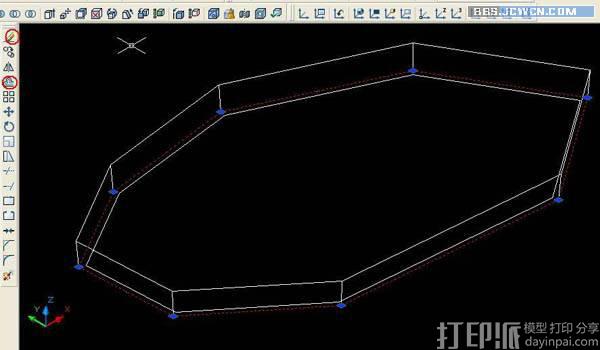

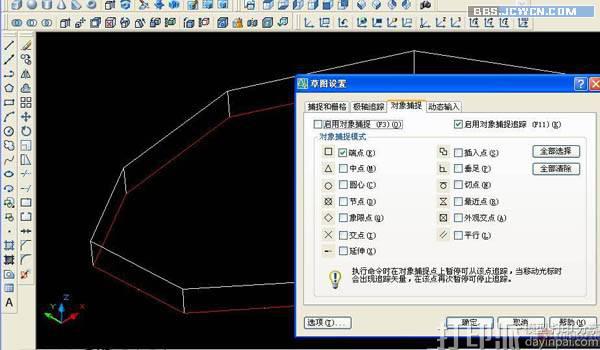

3)只选用端点跟踪模式，对刚才的底边用多线段作辅助线

4)偏移复制辅助线，并删除上一步的辅助线

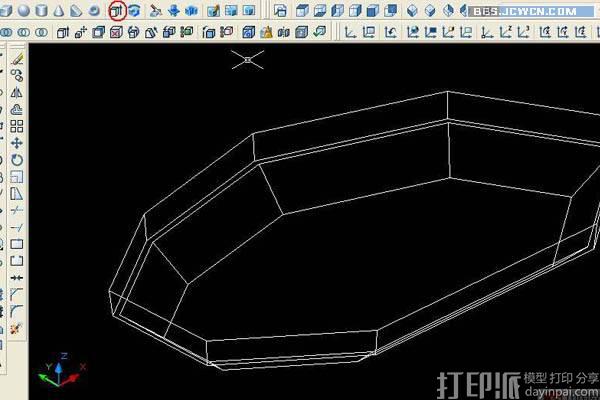

5)对新的多边形面再拉伸45度

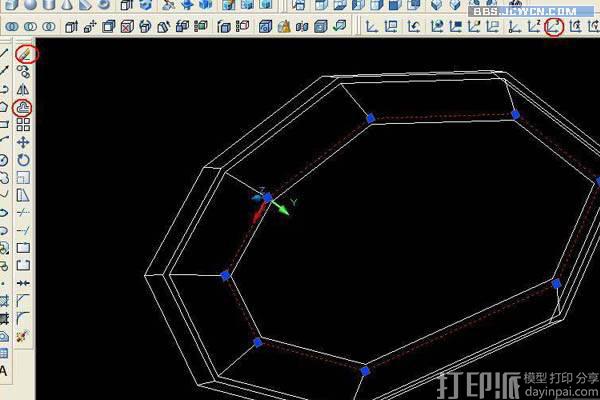

6)坐标定位后在第二个多边柱作辅助线，并向内偏移复制10 ，删除辅助线

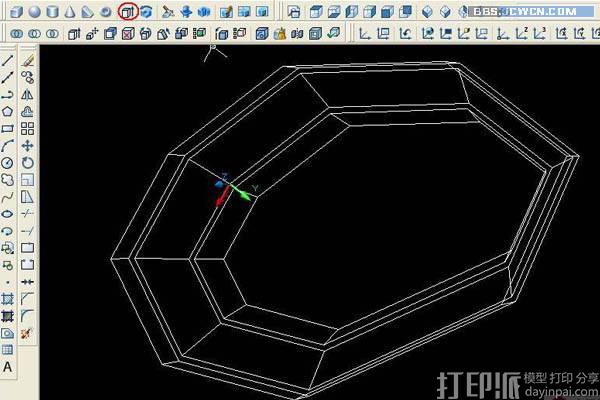

7)第三次拉伸后

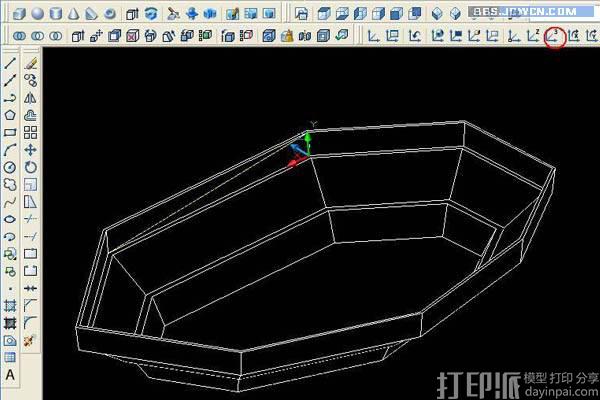

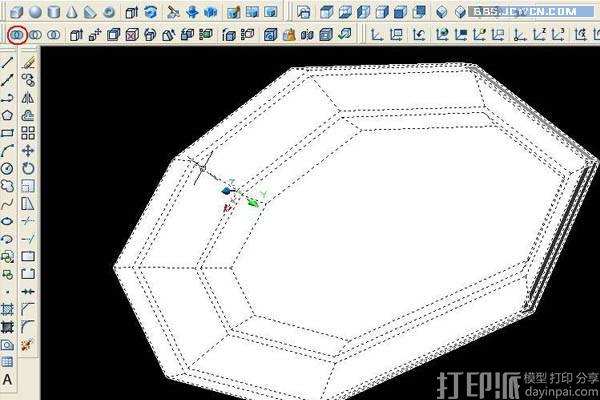

8)对三个实体并集

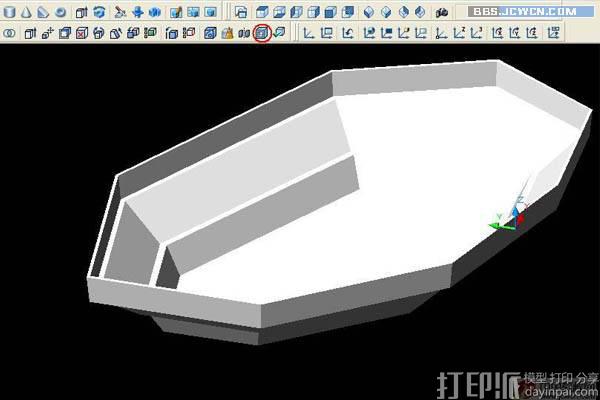

9)抽壳处理，选择顶面，厚度选择5

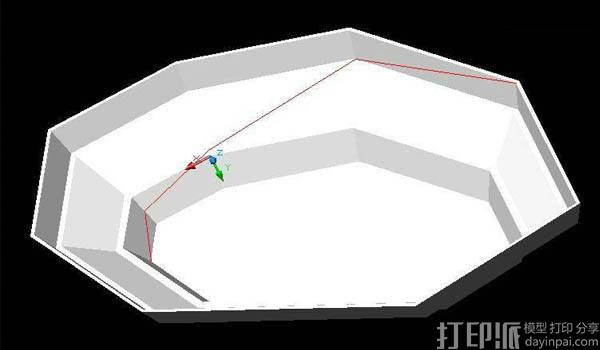

10)最后是坐标定向在预定平面连线，从顶到底

最后一部要消隐后连线，不然线条太多眼花。
