要想用3D打印机打造出一个鸟巢模型，你首先必须建立一个模型，今天分享怎样用proe软件来建此模型：

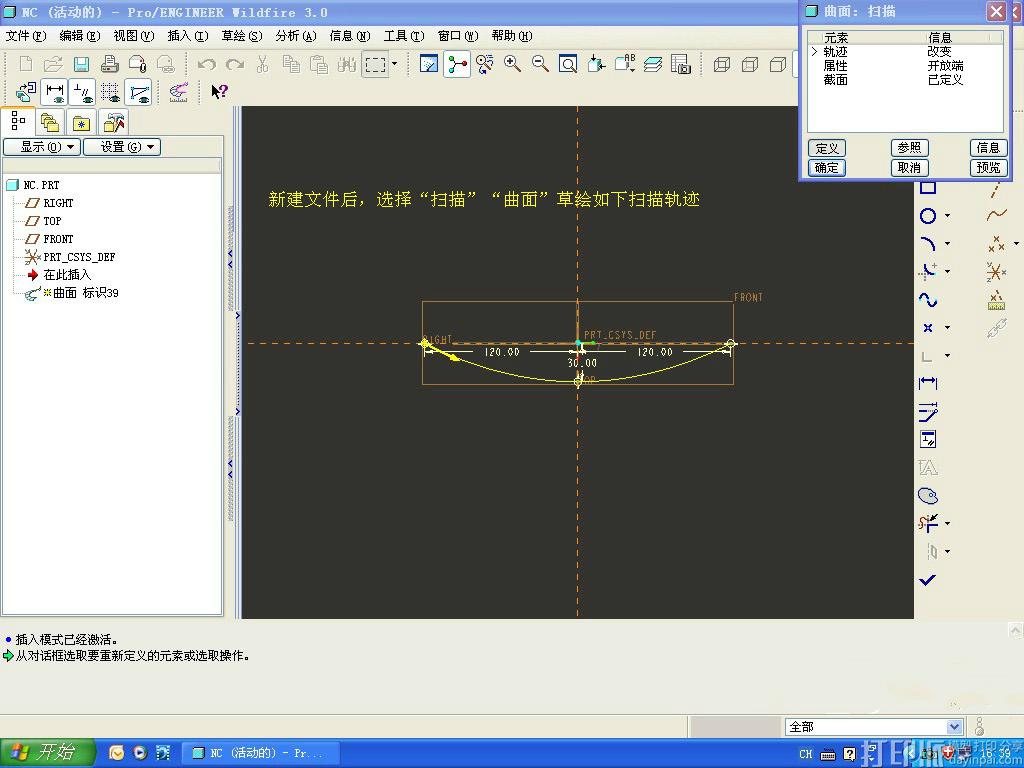

1、新建零件prat，扫描——曲面——草绘扫描轨迹，如图：

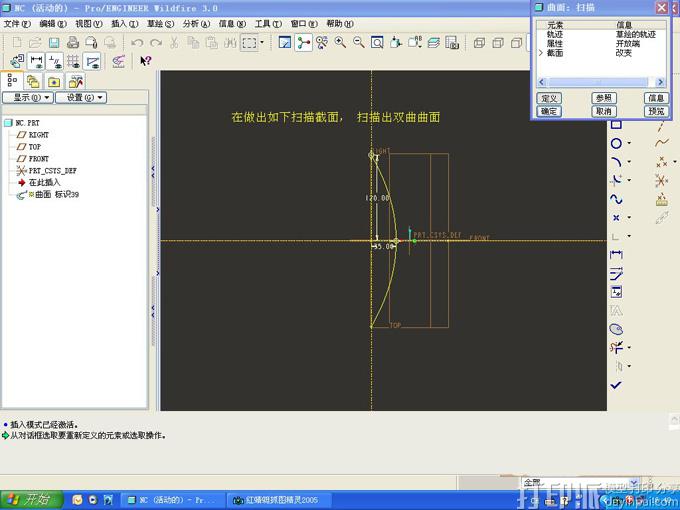

2、做出如下扫描轨迹，如图：

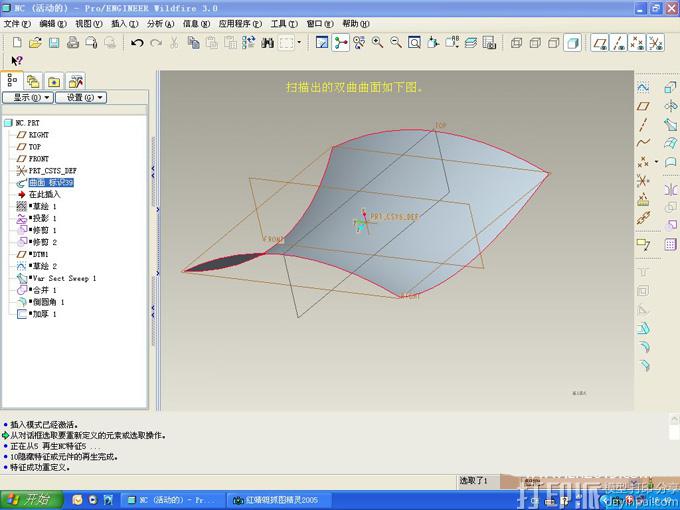

3、扫描出来的曲面如下图：

4、选择“right”基准面绘制两个椭圆的草绘，如图：

5、将上面草绘的椭圆投影到曲面上，再进行修剪，如图：

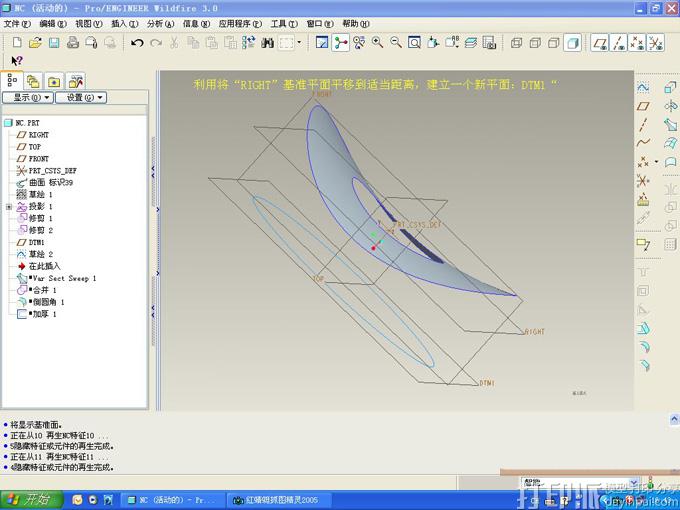

6、利用right基准平面平移到适当的位置，建一个基准面DTM1，如图：

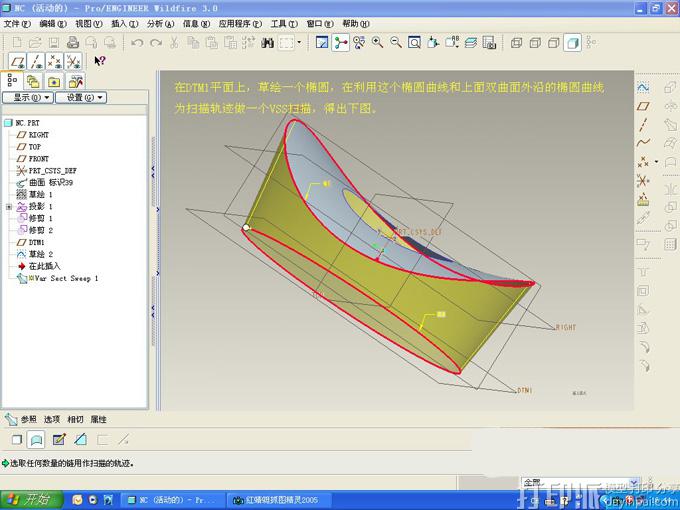

7、在DTM1平面上，草绘一个椭圆，在利用这个椭圆曲线和上面曲面外沿的椭圆曲线为扫描轨迹做一个变截面扫描，如图：

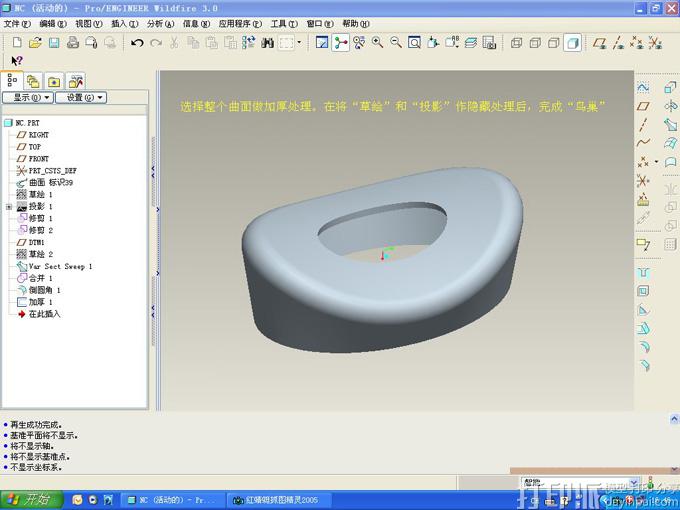

8、将上述曲面加厚，隐藏投影曲线和草绘，得出以下如图：
